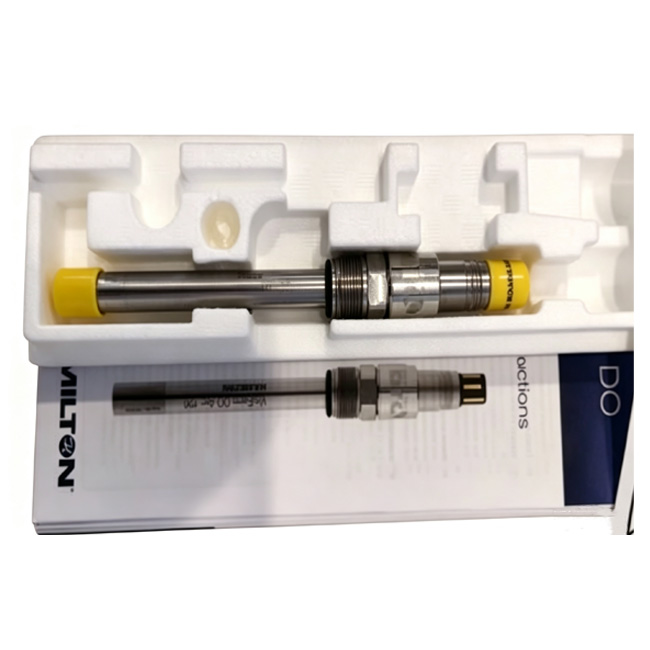

Hamilton哈美顿溶氧电极243666-112
一、产品基础信息
品牌厂商：瑞士 Hamilton（哈美顿），生物发酵、制药卫生级在线分析传感器专业品牌
完整型号：VISIFERM DO ARC 120 H2
原厂货号：243666-112
测量原理：荧光淬灭光学法（无电解液、无克拉克电极膜）
插入长度：120 mm，杆体直径 12 mm
过程接口：标准 PG13.5 螺纹，适配各类生物发酵罐、卫生反应釜
电气接头：VP8 工业接头
配套传感帽：ODO H2 专用荧光帽（可单独更换）
适用体系：生物制药、发酵、食品饮料全卫生工况，支持 CIP 在线清洗、SIP 在位蒸汽灭菌、高压灭菌锅灭菌
二、测量工作原理
采用氧致荧光淬灭光学检测技术：电极内置蓝光 LED 激发前端荧光传感层，荧光物质受激后释放红光；溶液中溶解氧分子会淬灭荧光强度，氧浓度越高，荧光寿命越短。 内置 NTC 温度传感器自动完成温度补偿，芯片通过荧光寿命换算出精准溶解氧数值。
无电解液、无阳极阴极，不存在电解液渗漏、干膜失效问题
电极本身不消耗氧气，低氧、静态培养液测量无偏差
不受 CO₂、H₂S 等发酵副产物气体干扰，长期运行漂移极小
三、核心产品优势
一体化 ARC 内置变送，双信号输出电极头部集成完整信号转换模块，无需额外配套变送器；同时输出4~20mA 模拟信号与RS485 Modbus 数字信号，可直接对接 PLC、DCS、发酵控制系统，支持多电极总线组网（单总线最多 32 支）。
极低维护，大幅减少校准频次摒弃传统极谱电极脆弱薄膜结构，采用一体固态荧光帽；无极化等待时间，开机数值瞬间稳定；常温下每周漂移＜1%，实验室可提前预校准，校准数据永久存储在电极芯片内。仅需定期更换前端 ODO 荧光帽，单次更换操作仅 20 分钟。
全卫生耐灭菌设计，符合 GMP/cGMP
接触介质材质：1.4435 不锈钢、EPDM 密封件，内壁粗糙度 Ra＜0.4μm，无死角不易挂料
耐温：长期工艺 - 10~130℃，瞬时 SIP 灭菌最高 140℃
兼容在位蒸汽灭菌 SIP、高压釜灭菌、酸碱 CIP 清洗流程，适配无菌制药、单抗发酵、疫苗生产等高规范场景。
智能自诊断监测内置传感器健康诊断程序，实时监测荧光帽老化、电极故障、温度异常；系统可提前预警荧光帽更换周期，避免生产过程数据失真，满足数据追溯合规要求。
流速、压力无干扰光学测量原理不受搅拌转速、罐体压力、液体流速影响，发酵罐底部、低搅拌静置体系均可稳定精准测量。
四、技术参数
参数项目
规格指标
货号
243666-112
杆体尺寸
直径 12 mm，插入长度 120 mm
过程连接
PG13.5 标准螺纹
测量范围
4 ppb ~ 25 ppm 0 ~ 300% 空气饱和度 / 0~62.85 %-vol
25℃测量精度
1%vol：±0.05%vol；21%vol：±0.2%vol；50%vol：±0.5%vol
温度传感器
内置 NTC 22 kΩ，自动温度补偿
响应速度
t98%＜30 s（25℃标准条件）
信号输出
4~20 mA 模拟（可编程）+ RS485 Modbus 数字
通讯波特率
4800/9600/19200/38400/57600/115200 Bd 可调
供电电压
7~30 VDC，整机功耗≤1 W
工作温度区间
工艺介质：-10 ℃ ~ 130 ℃；瞬时灭菌 140℃
耐受压力
0~12 bar
环境漂移
室温下每周漂移＜1%
耗氧特性
零氧气消耗，不干扰低氧发酵体系
耗材配件
ODO H2 可替换荧光传感帽
电气接头
VP8 工业防水接头
润湿部件
1.4435 不锈钢、EPDM、PTFE
支持单位
mg/L、ppm、ppb、% 饱和度、% 体积、mbar；温度℃/°F/K
灭菌等级
支持高压灭菌、SIP 在位蒸汽灭菌、CIP 酸碱清洗
