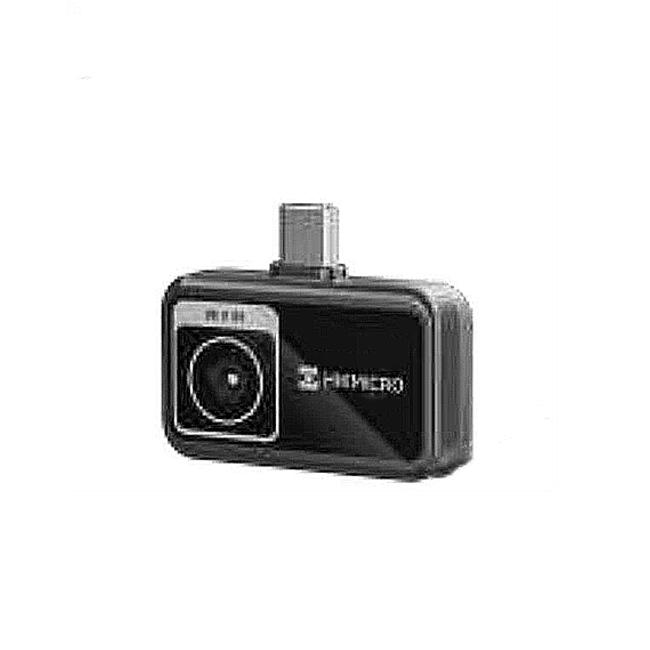

海康微影手机测温热像仪P09
一、产品简介
P09 为海康微影便携式手机外接红外测温模组，搭载 96×96 规格非制冷红外探测器，内置 HIKMICRO ISR 图像超分辨率算法，有效提升红外画面清晰度与测温精准度。设备可随手机灵活调整插接朝向，适配多种观测姿态；配套专属「微影热视」专业 APP，支持自定义测温点位、图像拍摄、视频录制、检测报告导出等全套功能，满足工程、检修、科研等场景专业红外测温需求。
二、功能特性
自定义测温布局：支持 3 测温点、1 测温线、3 测温区域框同时监测；
图像存储与输出：实时拍照、录像，数据一键导出完整检测报告；
宽量程测温：测温区间覆盖 - 20℃～400℃；
测温精准稳定：测温误差 ±2℃或 ±2%（取较大值）；
多系统兼容 TYPE-C 接口，配套转接头可适配安卓、iOS 手机；
高低温双重报警，实时超温 / 低温提醒；
搭载 ISR 实时超分技术，成像分辨率提升至 192×192。
三、应用领域
高教实验室科研教学、电力配电线路巡检、建筑墙体漏热 / 防水检测、物业设备日常维保、保险现场事故勘测、轨道交通设备运维、通用机械设备温度排查，以及激光、压铸、高新制造等工业产线温度监测。
四、规格参数
参数项目
技术规格
产品型号
P09
探测器类型
非制冷红外探测器
原始探测器分辨率
96×96
ISR 超分后分辨率
192×192
响应波段
7.5~14 μm
噪声等效温差 NETD
＜50 mk(@25 ℃,F#=1.0)
镜头焦距
1.35 mm
最小成像距离
0.1 m
视场角
50°×50°
帧频
25 Hz
像元尺寸
12 μm
空间分辨率 IFOV
8.89 mrad
测温单位
℃/℉/K（摄氏度、华氏度、开尔文）
测温范围
-20 ℃～400 ℃
测温精度
±2 ℃或 ±2%
供电接口
TYPE-C，附赠 Lightning 转接头兼容苹果手机
测温配置
3 测温点、1 测温线、3 测温框
实时 ISR 超分
支持
整机功耗
310 mW
工作温湿度
-10 ℃~50 ℃
存储温湿度
-20 ℃ ~60 ℃
防护等级
IP40
整机重量
20 g
外形尺寸
41.56 mm×34.03 mm×10.79 mm
配套 APP
微影热视
报警功能
高温报警、低温报警
标准配件
主机 ×1、收纳布包 ×1、延长线 ×1、Lightning 转接头 ×1
五、使用与维护要点
安装适配：TYPE-C 直插安卓手机，苹果设备使用附赠转接头连接，调整插接角度保证无弯折挤压；
测温校准：检测前预热设备 3~5 分钟，避免温差造成初始测温偏差；高低温报警阈值可在 APP 内自定义设置；
成像操作：开启 ISR 超分功能可提升画面细节，近距离检测不低于 0.1m 最小成像距离；
存储导出：巡检图像、视频自动缓存于 APP 本地，可批量生成、导出标准化测温报告；
存放防护：设备防护等级 IP40，不可长时间浸水、淋雨；闲置放入配套布包，置于 - 20℃~60℃干燥环境存放；
工况提示：避免长时间对准 1000℃以上超高温热源直射镜头，防止探测器受损；工作环境温度控制在 - 10℃~50℃区间。
