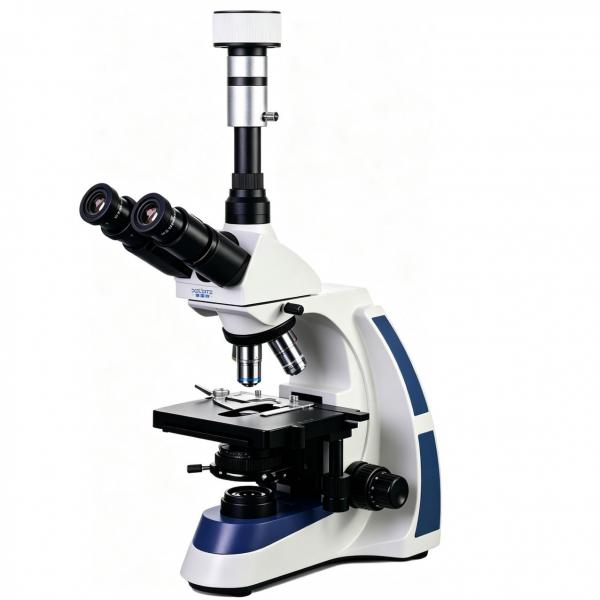

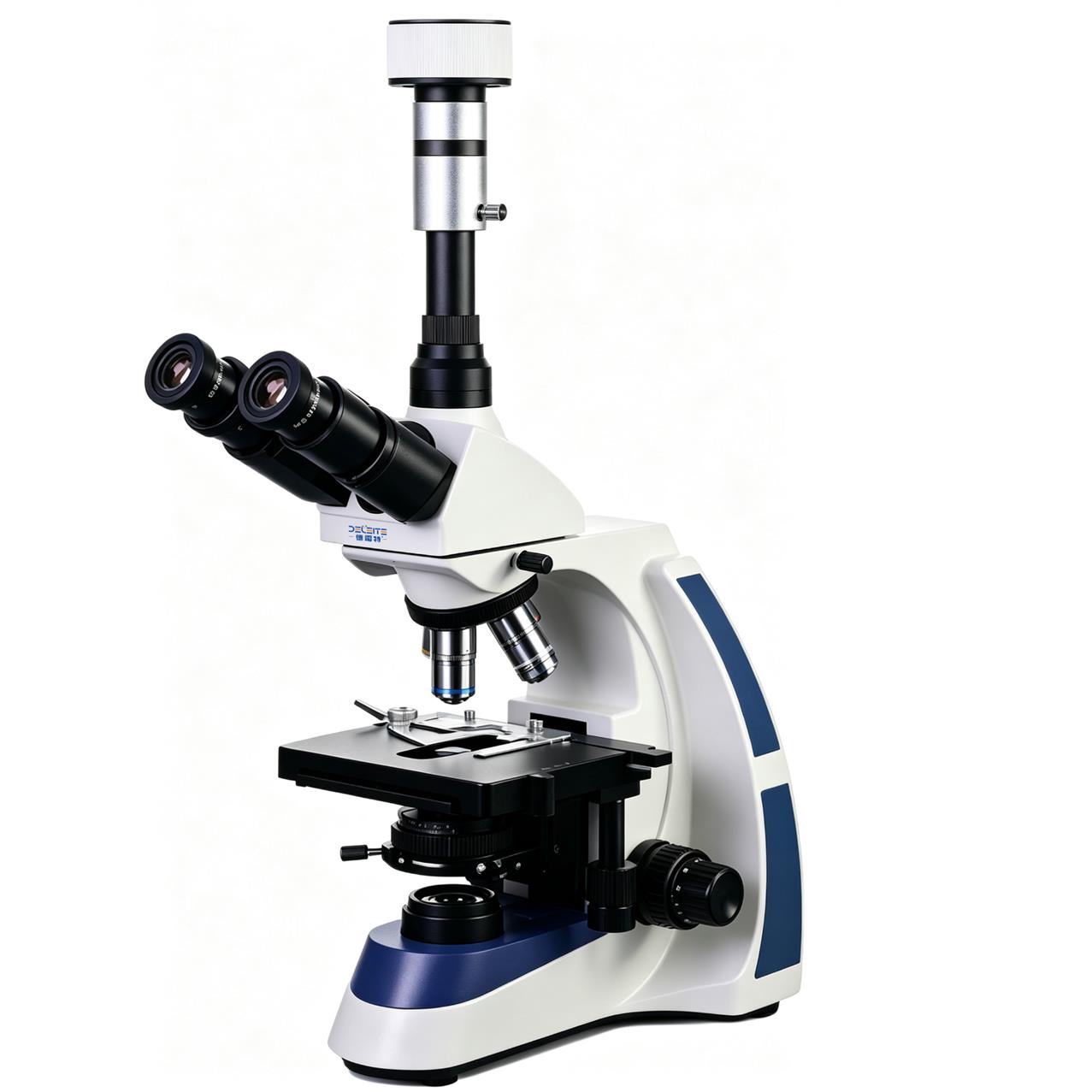

德雷特三目生物显微镜IB‑500DS
一、产品用途:
该显微设备可服务于科研分析、临床检验以及院校生物教学场景，能够完成生物样本、临床标本的显微观测工作。设备采用无限远光学系统，配备 4X100X 整套物镜，整机放大倍率 401000 倍；双目铰链镜筒可水平 360° 旋转，移动式载物台 XY 方向移动行程充足，同轴粗微调对焦结构，微调精度可达 2μm；搭配 NA1.25 可调中阿贝聚光镜以及双色可调 LED 光源，配备蓝、绿滤色片适配各类样本观察；可配套 500 万像素索尼 CMOS 数字相机，相机采用 1/2.8 英寸感光芯片，2560×1920 分辨率，USB2.0 传输；配套 Mosaic V2.0 分析软件，可以完成长度、圆弧、面积、圆度等几何测量；2.0 和 5.0 版本可提供 SDK 接口便于二次开发，相机工作环境适应性强，体积小巧，整体性能可以满足科研实验、常规医学检测以及日常教学使用需求。
二、整机技术参数:
1. 平场目镜：标配 WF10X 目镜（通光直径 22mm）；WF16X（Φ15mm）为选配配件。
2. 物镜配置： 4 倍物镜，数值孔径 0.10，工作距离 20.00mm； 10 倍物镜，数值孔径 0.25，工作距离 13.50mm； 40 倍物镜，数值孔径 0.65，工作距离 0.68mm； 100 倍水浸物镜，数值孔径 1.25，工作距离 0.20mm。
3. 光学结构：采用无限远色差校正光学系统。
4. 镜筒结构：双目铰链式镜筒，倾斜角度固定 30°，镜筒可以水平 360° 自由转动。
5. 有效放大倍数：40 倍1000 倍。
6. 移动载物台：台面尺寸 140mm×160mm；X 方向可移动 76mm，Y 方向可移动 45mm；游标读数精度 0.1mm。
7. 瞳距适配范围：5575mm，适配不同使用者。
8. 对焦系统：粗调微调一体化同轴设计；总调焦行程 30mm；微调档位精度 2μm（0.002mm 每格）。
9. 聚光镜：NA1.25 可对中阿贝聚光镜，孔径光阑连续可调。
10. 滤色片：出厂配备蓝色、绿色滤片，满足不同标本观察条件。
11. 照明单元：双色 LED 光源，亮度 0100% 连续可调；高倍观察时光源自动优化，输出亮度稳定。
12. 成像组件：搭配 500 万像素 CMOS 数字相机；配套分析软件可实现点、线、圆、圆弧测量，还可计算直线度、圆度、样品面积；配备 MCLZ 适配镜；电脑主机由客户自行采购。德雷特三目生物显微镜IB‑500DS
相机的配置:
参数项目
具体规格
像素规格
500 万像素，Sony 感光芯片，芯片尺寸 1/2.8 英寸
分辨率
2560 × 1920
像元尺寸
2.0 μm × 2.0 μm
全分辨率帧率
22 fps
成像类型
彩色
快门模式
卷帘快门
曝光模式
自动 / 手动
图片格式
2.0、5.0 型号支持 TIFF、JPG、PNG、DICOM；12 型号待定
兼容系统
2.0、5.0 版本兼容 Windows 7/8/10（32-64 位）；12 型号暂未确定
配套软件
Mosaic V2.0；2.0 及 5.0 型号提供 SDK 开发包，支持 C/C++、C#、Direct-show 开发
镜头接口
C-Mount 接口
数据接口
USB 2.0
工作温度
0 – 40 ℃
工作湿度
10% – 85%（无凝露环境）
外形尺寸
68 × 68 × 42.5 mm
整机重量
253 g
